玻璃幕墻作為建筑外圍護(hù)結(jié)構(gòu)，因其美觀性、大氣而得到廣泛應(yīng)用。作為安全玻璃的鋼化玻璃被高層建筑廣泛采用，但其自爆問題近年來(lái)一直困擾著廣大鋼化玻璃廠及玻璃幕墻業(yè)主。鋼化玻璃自爆引起的高空墜物事故及由此對(duì)公共安全造成的威脅也受到各方廣泛關(guān)注。

1.項(xiàng)目概況

本次項(xiàng)目玻璃幕墻房屋主體為地上三層鋼筋混凝土框架結(jié)構(gòu)。房屋南側(cè)外立面為全玻幕墻（由玻璃肋和玻璃面板構(gòu)成）；房屋東側(cè)外立面為全玻幕墻+鋁扣板幕墻（鋁扣板嵌于龍骨與主體結(jié)構(gòu)相連）。幕墻系統(tǒng)竣工于 2024 年，高度約 17m，全玻幕墻面積約 516m^2，鋁扣板面積約 225m^2。因幕墻存在2塊鋼化玻璃自爆，為幕墻的正常使用和維護(hù)提供技術(shù)依據(jù)，業(yè)主特委托對(duì)房屋幕墻進(jìn)行安全性檢測(cè)。

2.現(xiàn)場(chǎng)檢測(cè)

2.1現(xiàn)場(chǎng)檢測(cè)情況

拆檢現(xiàn)場(chǎng)選取的北立面一處、東立面兩處橫梁部位裝飾扣蓋，同時(shí)查看扣蓋壓板固定安裝施工節(jié)點(diǎn)后發(fā)現(xiàn)，橫梁固定壓板部位為倒Y型，橫梁正中位置的螺釘接觸面寬度小于螺釘?shù)某叽缜彝蛊?，壓板固定螺釘很難固定在橫梁中間位置，因此玻璃幕墻橫梁的設(shè)計(jì)選型不合理?，F(xiàn)場(chǎng)扣蓋壓板螺釘固定位置情況未按設(shè)計(jì)要求施工。

2.2硅酮結(jié)構(gòu)膠的注膠質(zhì)量檢查情況

現(xiàn)場(chǎng)選取的固定玻璃板塊硅酮結(jié)構(gòu)膠剝離面有部分大面積粘結(jié)破壞，注膠不密實(shí)，不符合JGJ/T139-2020《玻璃幕墻工程質(zhì)量檢驗(yàn)標(biāo)準(zhǔn)》中第2.5.1條“硅酮結(jié)構(gòu)膠切開的截面應(yīng)顏色均勻，注膠應(yīng)飽滿、密實(shí)”的規(guī)定。

2.3鋼化玻璃檢查情況

（1）經(jīng)檢查，鋼化玻璃裁割后，邊緣已進(jìn)行倒棱和倒角處理。

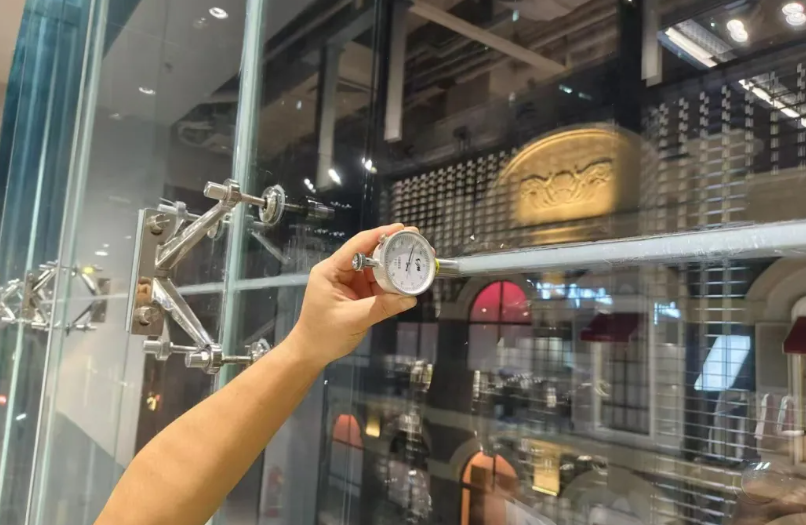

（2）現(xiàn)場(chǎng)選取的三塊鋼化玻璃表面應(yīng)力檢測(cè)數(shù)據(jù)，依據(jù)GB15763.2-2005《建筑用安全玻璃第2部分：鋼化玻璃》第5.8條鋼化玻璃的表面應(yīng)力不應(yīng)小于90MPa”。JGJ/T139-2020《玻璃幕墻工程質(zhì)量檢驗(yàn)標(biāo)準(zhǔn)》第2.4.8條幕墻用鋼化玻璃表面應(yīng)力應(yīng)大于等于95MPa”，該玻璃幕墻的鋼化玻璃表面應(yīng)力值符合國(guó)家標(biāo)準(zhǔn)規(guī)范的要求。

（3）起爆點(diǎn)雜質(zhì)電鏡掃描分析情況

現(xiàn)場(chǎng)選取3塊自行破損的鋼化玻璃，經(jīng)檢查發(fā)現(xiàn)在破損處，均有明顯的破碎起始點(diǎn)，并形成以此點(diǎn)為中心的放射狀碎片，玻璃破碎起始點(diǎn)均存在蝴蝶斑形態(tài)碎片。在破碎起始點(diǎn)蝴蝶斑碎片的橫斷面上，目測(cè)可見位于鋼化玻璃張應(yīng)力區(qū)的細(xì)小雜質(zhì)顆粒。采用掃描電子顯微鏡，對(duì)該微小夾雜物顆粒進(jìn)行微區(qū)形貌觀察與成分分析，可見直徑約100~200μm的微小球形顆粒，化學(xué)成分分析顯示該顆粒成分均為硫化鎳。

3、鋼化玻璃自爆原因分析

（1）在現(xiàn)場(chǎng)選取的自爆玻璃蝴蝶斑處玻璃橫斷面上存在的雜質(zhì)可以發(fā)現(xiàn)，玻璃內(nèi)部雜質(zhì)多位于玻璃中部的張應(yīng)力層。雜質(zhì)（硫化鎳）因溫度變化隨著時(shí)間會(huì)發(fā)生晶態(tài)變化，體積增大，引起玻璃界面受壓，進(jìn)而造成鋼化玻璃張應(yīng)力層內(nèi)局部應(yīng)力集中，在玻璃內(nèi)部引發(fā)微裂紋，最終導(dǎo)致玻璃自爆。

（2）在現(xiàn)場(chǎng)選取部位拆檢玻璃板塊橫梁外扣蓋發(fā)現(xiàn)，扣蓋壓板固定螺釘與玻璃板塊邊緣之間距離過(guò)小，有接觸的可能性，玻璃幕墻承受自身受到的風(fēng)載荷和溫度變化引起構(gòu)件或玻璃的變形后，存在玻璃邊緣可能受到壓板固定螺釘碰撞或擠壓，而造成玻璃破裂的隱患。

綜上所述：鋼化玻璃中存在的微小硫化鎳結(jié)石，是造成鋼化玻璃自爆的主要內(nèi)在原因；結(jié)構(gòu)膠注膠不均勻不飽滿不密實(shí)、幕墻板塊橫梁選型不合理，橫梁外扣蓋壓板安裝固定不符合設(shè)計(jì)和規(guī)范要求等設(shè)計(jì)及施工不規(guī)范因素，增加了鋼化玻璃自爆率。

檢測(cè)咨詢：15021139104
