斜拉橋、吊橋和中、下承式拱橋、幕墻、大跨度屋頂?shù)冉Y構以其良好的跨越能力和優美的造型受到設計者青睞。在其施工及成橋后的維護中，拉索與吊桿的張力測試將貫穿整個過程。

　　一、目前國內外常用的索力測試方法有以下幾種

　　 1、油壓表法：由張拉系統上經過標定的油壓表直接讀出張力;

　　 2、傳感器法：在拉索或吊桿錨頭與墊板之間放置壓力傳感器測定其張力;

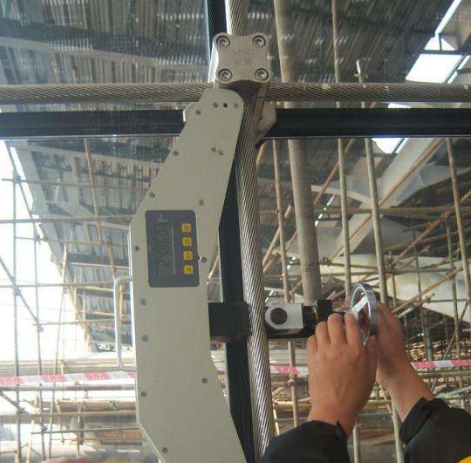

　　 3、頻率法：測取拉索或吊桿自振頻率后根據張力與自振頻率之間的關系算得張力;

　　 4、磁通量法：在拉索或吊桿中放置電磁傳感器，通過其磁通量的變化來測定張力。上述幾種測試方法中，現階段以頻率法最為經濟、實用，因而應用最為普遍。本技術體系也以構件的自振頻率為基礎。

　　二、單元式幕墻審核試驗施工圖注意事項 

　　 1、檢查試驗說明中各項設計指標及級別是否正確、合理且符合規范最低要求，是否存在規范引用錯誤、書寫錯誤等低級錯誤; 

　　 2、對幕墻整體熱工性能(或保溫性能)有強制要求地區的工程，檢查設計說明中是否有熱工性能檢測項，是否有熱工試驗圖紙; 

　　 3、檢查試驗樣板的規格是否符合規范中規定的最小樣板規格要求，即單元式幕墻寬度方向至少應為3塊單元體，高度方向至少應為2個層高; 

　　 4、針對使用標準靜壓箱的樣板，檢查試驗樣板的進深及造型等是否符合靜壓箱的安裝要求，并檢查靜壓箱的選用是否合理; 

　　 5、針對試驗箱體屬于外噴淋內加壓的改造箱體，單元體層間背襯板需要在4個角部各開1個直徑20mm的圓孔，圓心距邊各100mm，以使壓力直接施加到面板上; 

　　 6、針對有上下位移測試要求的試驗樣板，檢查相鄰單元體插接深度是否滿足測試要求;

　　 7、針對多個層高、層高不同、單層多掛點等復雜樣板，注意位移層的選取; 

　　 8、針對多層樣板，頂層所有單元體上橫梁的排水孔不需要開; 

　　 9、檢查樣板每塊面板的密封線是否交圈，是否存在缺少密封線的情況(特別是層間單玻層); 

　　以上就是上海鈞測檢測技術服務有限公司為大家整理的關于拉索張力檢測和單元式幕墻審核試驗施工圖注意事項的相關內容，希望能有所幫助。注：內容來源于網絡，僅供參考。
